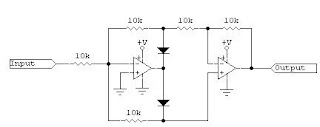

A veces tenemos la necesidad de rectificar una señal de voltaje AC de pocos voltios para realizar alguna medición. Si se usa un puente rectificador de diodos habrá una caída de voltaje en los diodos, lo cual nos distorsionará la onda original. Hay circuitos con amplificadores operacionales (opamp) que logran rectificar la onda pero muchos de estos circuitos necesitan de una fuente de doble polaridad (+5 y -5 voltios por ejemplo).
Este práctico circuito funciona con una fuente de polaridad simple (+5 voltios por ejemplo) donde el valor máximo de salida será igual al valor máximo de la entrada. Se recomienda que todas las resistencias sean iguales para evitar distorsiones en la salida y que el voltaje de la fuente sea uno o dos voltios mayor que el voltaje máximo de entrada.
Una de las empresas líderes del mercado de microcontroladores es Microchip, ellos tienen un concurso interesante basado en los microcontroladores de 32 bit.
En este concurso iniciaron 128 proyectos de los cuales sólo restan 32, en esta fase 2 se eligirán 8 para elegir el ganador final.
Hay varios proyectos, en donde pueden ver los códigos, esquemáticos. Aprenderán mucho sobre los PIC32.
No dejen de aprovechar esta oportunidad, entren a este link y vealo ustedes mismos.
myPIC32 Contest
Les presento una alternativa muy ingeniosa de como medir el valor de una resistencia con un microcontrolador AVR Tiny sin usar la entrada analoga-Digital.
Esto consiste en simular un circuito oscilador en los pines de entrada del microcontrolador basados en los principios de un multivibrador astable.
Para tener una idea de como encontrar el valor resistivo, sólo tenemos que pensar en la forma como trabajan los osciladores, al realizarse una carga y descarga del capacitor a traves de una resistencia, esto se realiza se realiza a una frecuencia determinada. Esta constante de carga-descarga RC nos permite a a partir de los valores de capacitor y la frecuencia saber la resistencia que deseamos conseguir.
También podemos aplicar este mismo concepto para conseguir cualquier valor de capacitancia con solo tener el valor de resistencia fijo.
Pueden tener mas información de este circuito en este link:
http://www.edn.com/article/CA6622871.html
